關於餘壓監控係統的設計、施工(中）

 隨著新防煙排煙規範GB51251-2017《建築防煙排煙係統技術標準》的實施，針對防煙係統中的餘壓監控係統要求更為嚴格，大多數新建項目已設計此係統。

GB50016-2014（2018年版）《建築設計防火規範》

8.5.1 建築的下列場所或部位應設置防煙設施：

   1 防煙樓梯間及其前室；

   2 消防電梯間前室或合用前室；

   3 避難走道的前室、避難層（間）。

GB51251-2017《建築防煙排煙係統技術標準》（2018年8月1日起實施）

3.4.4  機械加壓送風量應滿足走廊至前室至樓梯間的壓力呈遞增分布，餘壓值應符合下列要求：

1  前室、封閉避難層(間)與走道之間的壓差應為25Pa～30Pa；

2  樓梯間與走道之間的壓差應為40Pa～50Pa；

3  當係統餘壓值超過最大允許壓力差時應采取泄壓措施。

5.1.4  機械加壓送風係統宜設有測壓裝置及風壓調節措施。

8.2.5  機械防煙係統的驗收方法及要求應符合下列規定：

1  選取送風係統末端所對應的送風最不利的三個連續樓層模擬起火層及其上下層，封閉避難層（間）僅需選取本層，測試前室及封閉避難層（間）的風壓值及疏散門的門洞斷麵風速值，應分別符合本標準第3.4.4條和第3.4.6條的規定，且偏差不大於設計值的10%。

以上規範、圖集圖示所要求結合設計，已基本滿足圖紙需求。

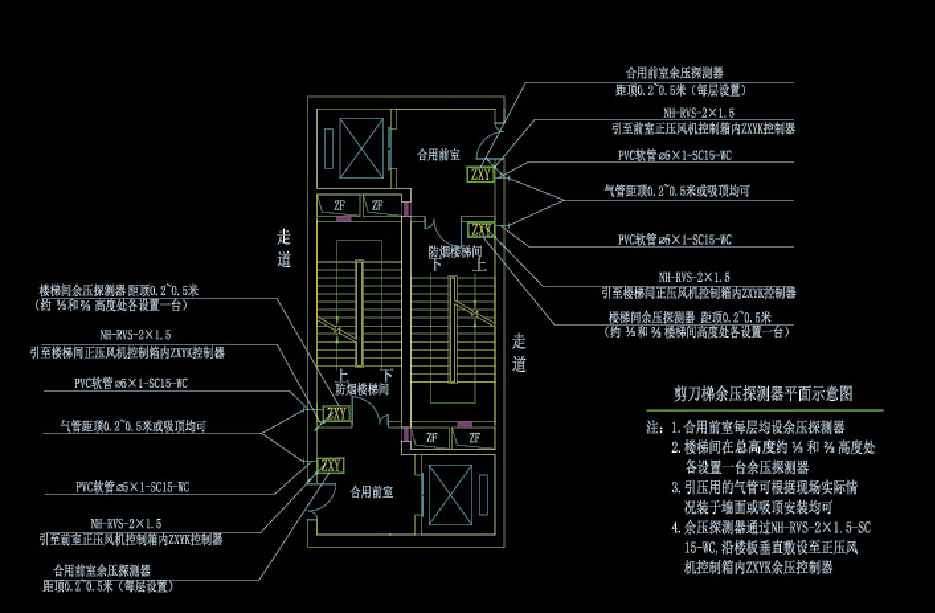

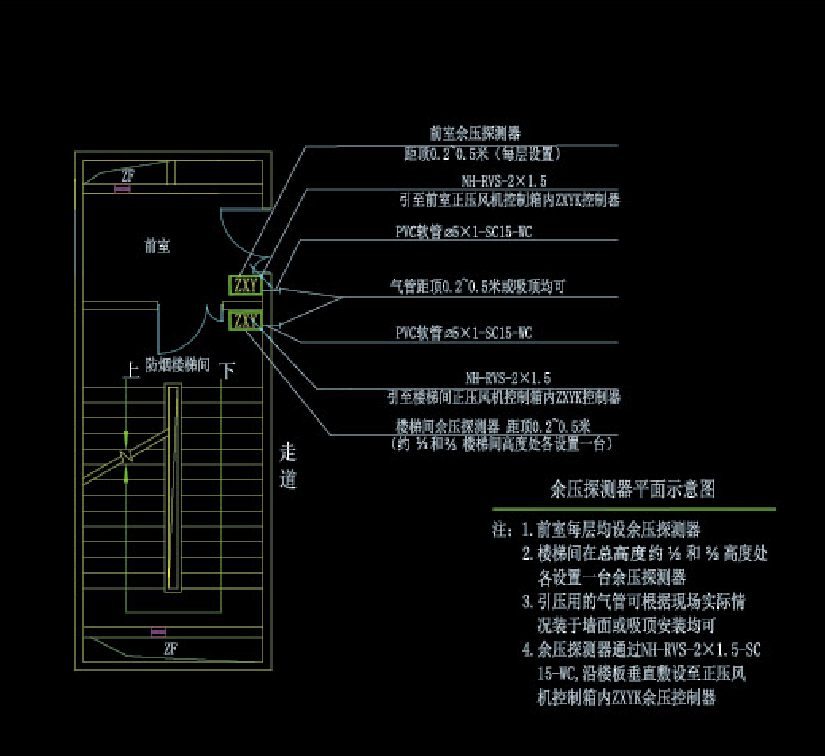

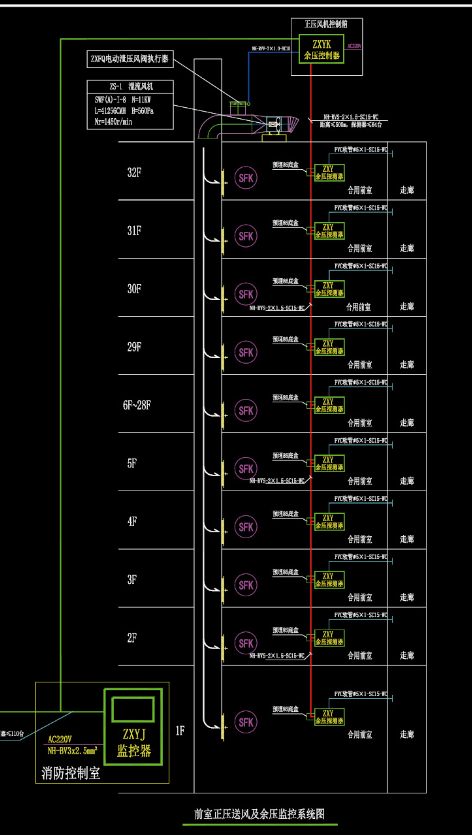

另外，建議設計師們結合項目實際情況繪製相關大樣圖，以便於現場節點的施工，節點大樣圖示意如下：
