車庫CO濃度監控係統簡介

車庫CO濃度監控係統應用背景

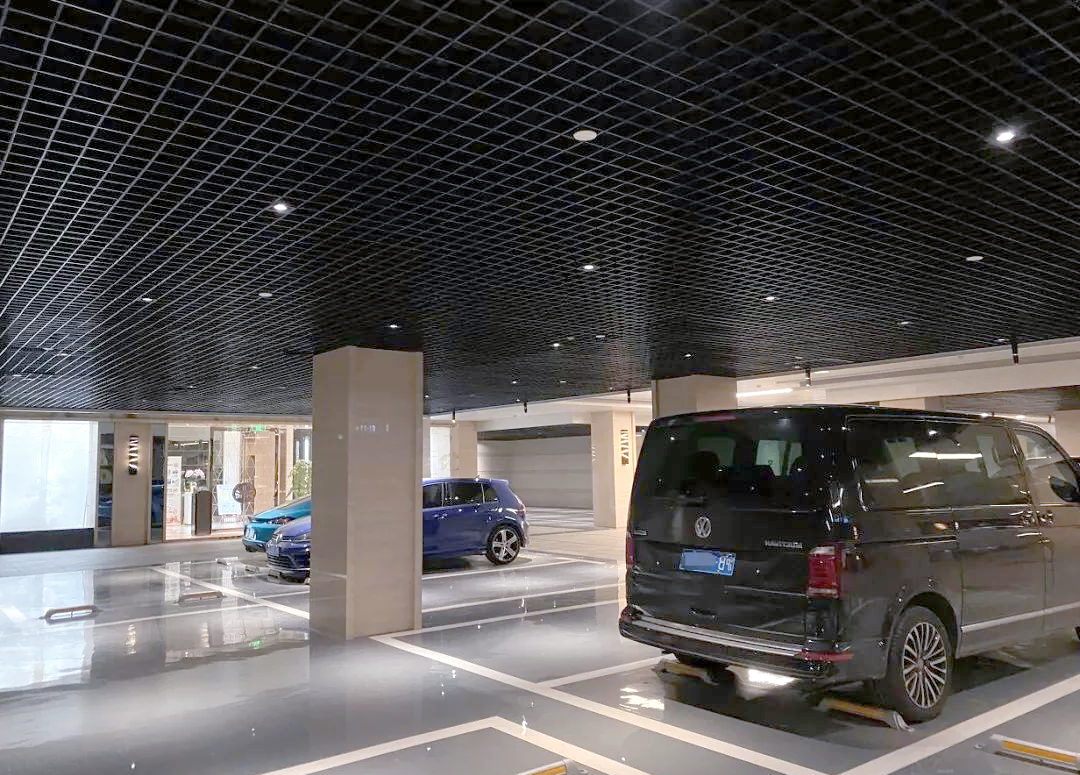

車庫屬於密閉環境空氣流通不好，車輛尾氣不易排出，尾氣中含有可燃、可爆、有害氣體，極易積累大量有害氣體，導致車庫內彌漫著嗆鼻的氣味，損害人的身體健康，隨著私家車輛及車庫的普及，導致的中毒事件也頻頻見於報端。國家標準GBZ 2.1《工作場所有害因素職業接觸限值 第1部分：化學有害因素》規定，一氧化碳8h時間加權平均允許濃度為20mg/m³，短時間接觸允許濃度為30mg/ m³。尾氣中主要汙染物為一氧化碳，因此稀釋有害氣體的標準是CO濃度，如CO稀釋到了安全濃度，其它有害成分亦到了安全濃度，設置車庫CO濃度監控係統，是保持車庫內空氣品質的必然選擇。

設計安裝ZXKQ車庫CO濃度監控係統，是從人體健康和節能兩方麵考慮的結果，通過對CO濃度的監測，實現智能化控製與管理通風或排煙係統，自動控製風機的啟停及運行台數，有效解決車庫內CO等有害氣體含量超標問題，同時避免通風頻率過高導致的能源浪費， 在保證空氣品質的前提下兼顧節能，滿足人體健康對環境的需求。

車庫CO濃度監控係統設計依據

GB/T 50378-2019《綠色建築評價標準》

3.2.2   控製項的評定結果應為達標或不達標。

3.2.7   當滿足全部控製項要求時，綠色建築等級應為基本級。

5.1.9   地下車庫應設置與排風設備聯動的一氧化碳濃度監測裝置。

GB 50189-2015《公共建築節能設計標準》

4.5.11 地下停車庫風機宜采用多台並聯或設置風機調速裝置，並宜根據使用情況對通風機設置定時啟停（台數）控製或根據車庫內的一氧化碳濃度進行自動運行控製。

JGJ 100-2015《車庫建築設計規範》

7.3.8   中型及以上機動車庫送風、排風機宜選用多台並聯或變頻調速，運行方式宜采用定時啟、停風機或根據室內CO氣體濃度自動控製風機運行。

GB 50736-2012《民用建築供暖通風與空氣調節設計規範》

6.3.8 第5條 條文說明：對於車流量變化較大的車庫，當車流量變化無規律時宜采用CO濃度傳感器聯動控製多台並聯風機或可調速風機的方式，會起到很好的節能效果。CO濃度傳感器的布置方式：當采用傳統的風管機械進、排風係統時，傳感器宜分散設置。

JGJ/T 229-2010《民用建築綠色設計規範》

9.5.5   設置機械通風的汽車庫，宜設一氧化碳檢測和控製裝置控製通風係統運行。

ZXKQ車庫CO濃度監控係統簡介

針對車庫內CO等有害氣體濃度超標對人體造成危害與通風頻率過高導致能源浪費的矛盾，中消恒安（北京）科技有限公司研發的ZXKQ車庫CO濃度監控係統，對車庫內CO濃度進行實時監測，當車庫的CO濃度超過國家標準規定上限值時，ZXCO一氧化碳濃度探測器發出報警信號，ZXCK一氧化碳濃度控製器收到報警信號後，自動啟動報警區域內通風或排煙係統進行稀釋；當CO濃度回落到安全濃度後，ZXCO探測器發出信號，ZXCK控製器自動停止通風或排煙係統運行；通過對CO濃度的監測，自動控製風機的啟停和運行台數；同時將各類信息實時上傳至監控中心ZXKQ空氣質量（CO濃度）監控器進行統一監測管理、儲存，在兼顧節能的前提下保證車庫內空氣品質。

ZXKQ車庫CO濃度監控係統由ZXCO一氧化碳濃度探測器、ZXCK一氧化碳濃度控製器、ZXKQ空氣質量（CO濃度）監控器、係統監控專用軟件等部分或全部設備組成，完全滿足並高於GB/T 50378-2019《綠色建築評價標準》、GB 50189-2015《公共建築節能設計標準》、JGJ 100-2015《車庫建築設計規範》、GB 50736-2012《民用建築供暖通風與空氣調節設計規範》、JGJ/T 229-2010《民用建築綠色設計規範》、等相關國家及地方標準中的功能需求。

ZXKQ空氣質量(CO濃度)監控器

產 品 特 點：

☆ 完全滿足並高於JGJ/T 461-2019《公共建築室內空氣質量控製設計標準》、GB/T 50378-2019《綠色建築評價標準》、GB 50189-2015《公共建築節能設計標準》等相關國家及地方標準中的功能和性能需求；

☆ 單台ZXKQ空氣質量（CO濃度）監控器最大可管理220台ZXCK一氧化碳濃度控製器；

☆ ZXKQ空氣質量（CO濃度）監控器與ZXCK一氧化碳濃度控製器之間采用CAN總線NHRVS-2×1.0 mm²連接，穩定可靠傳輸距離達2000m；

☆ 可遠程控製現場風機啟、停；實時顯示風機各類狀態及CO、CO₂、PM2.5、PM10等故障報警狀態信息。

選型及技術參數

ZXCK一氧化碳濃度控製器

產 品 特 點：

☆ 完全滿足並高於GB/T 50378-2019《綠色建築評價標準》、GB 50189-2015《公共建築節能設計標準》、JGJ 100-2015《車庫建築設計規範》等相關國家及地方標準中的功能和性能需求；

☆ 與ZXCO一氧化碳濃度探測器之間僅采用無極性二總線NHRVS-2×1.5 mm²通信及供電， 500米內並聯（T接）連接管理64台ZXCO探測器；

☆ 實時管理ZXCO探測器並接收報警信息，通過對CO濃度的判斷，自動控製風機的啟停和運行台數，保證車庫空氣品質的同時達到明顯的節能效果；

☆ 當車流量變化有規律時，可采用每日、每周時間程序定時設定不同風機開啟台數及運行時間的方式進行控製，起到節能作用；

☆ 定時對風機進行巡檢，將風機各類狀態實時上傳給監控中心ZXCK一氧化碳濃度控製器進行統一管理並集中報警，便於管理人員及時掌握風機運行情況；

☆ 與ZXKQ空氣質量（CO濃度）監控器配接，靈活構建大容量車庫CO濃度監控係統，適應各類車庫應用需求。

選型及技術參數

ZXCO一氧化碳濃度探測器

產 品 特 點：

☆ 完全滿足並高於GB/T 50378-2019《綠色建築評價標準》、GBZ 2.1《工作場所有害因素職業接觸限值 第1部分：化學有害因素》、GB/T 18883-2002《室內空氣質量標準》等相關國家及地方標準中的功能和性能需求；

☆ 實時監測一氧化碳濃度值、溫濕度值，內置溫度補償功能；

☆ 實時漢字液晶顯示一氧化碳濃度值、溫濕度值及工作狀態；

☆ ZXCO探測器工作電壓采用DC24V安全電壓，確保係統穩定和人身安全；由ZXCK一氧化碳濃度控製器通過無極性二總線NHRVS-2×1.5 mm²通信並集中提供DC24V供電，節省施工和線纜成本；

☆ 采用隱蔽式後出接線插拔結構，安裝方便利於施工及後期維護；

☆ 具有唯一地址編碼並自帶總線隔離器，可通過ZXCK一氧化碳濃度控製器軟件編程遠程設定ZXCO探測器的地址編碼及故障報警參數，方便係統調試及後期維護使用。

選型及技術參數

ZXKQ係統設計應用

1．ZXKQ係統設計目標

1.1 當車庫的CO濃度達到報警監控值時，ZXCO一氧化碳濃度探測器（以下簡稱ZXCO探測器）發出報警信號，ZXCK一氧化碳濃度控製器（以下簡稱ZXCK控製器）自動啟動報警區域內通風或排煙係統進行稀釋；當CO濃度回落到安全濃度值後，ZXCO探測器發出信號，ZXCK控製器自動停止通風或排煙係統運行；通過對CO濃度值的監測，自動控製風機的啟停和運行台數，保持車庫內的空氣品質；

1.2 ZXKQ係統的設計應用，解決了車庫不同時間使用頻率有很大差別，車庫內空氣質量隨使用頻率變化較大，為了避免片麵強調節能和節省運行費用而置空氣品質於不顧，長時間不運轉通風係統，導致的車庫空氣流通不好，有害氣體濃度過大，對人體造成傷害的問題，有利於在保持車庫內空氣質量的前提下節約電能，節省運行費用，是兼顧節能與車庫內空氣品質的保證。

2． ZXKQ係統設計規程

2.1一般規定

2.1.1係統應根據車庫通風或排煙係統設置的具體情況，原則上不應穿越防火（煙）分區，采用水平分區設計的控製方式，確定ZXCK控製器和ZXCO探測器的設置部位、數量與型式；

2.1.2係統應根據車庫內CO濃度與車庫通風或排煙係統聯動，自動控製通風或排煙係統（風機）的啟停及運行台數；

2.1.3 ZXCO探測器應采用DC24V安全電壓供電，由ZXCK控製器通過NHRVS-2×1.5mm²集中供電並通信，500米內並聯連接管理64台ZXCO探測器，管線布置可就近借用弱電橋架，其它應采用SC15鍍鋅鋼管保護；

2.1.4 ZXCO探測器和ZXCK控製器應將自身實時工作狀態及報警等信息，上傳至監控中心ZXKQ空氣質量（CO濃度）監控器，進行統一監測管理、顯示、儲存並集中報警，便於值班人員及時掌握係統運行情況；

2.1.5車庫通風或排煙係統（風機）訂貨時，配套的電氣控製櫃應帶有給CO濃度監控係統專用的：風機啟停、運行、故障、手/自動狀態信號的輸入接口；

2.1.6車庫通風係統與排煙係統合用時，CO濃度監控係統的設置不應影響排煙係統的正常工作。

2．2 設置場所

在設有機械通風係統的車庫，應設置車庫CO濃度監控係統。

2.3設置範圍

2.3.1車庫通風或排煙係統（風機）的配電控製箱內，應設置ZXCK控製器；

2.3.2車庫內有人活動的區域應設置ZXCO探測器。

2.4設置部位

2.4.1 ZXCK控製器的設置
2.4.1.1 ZXCK控製器的設置位置及數量，應遵照車庫通風或排煙係統（風機）的設置原則，在風機配電控製箱內應設置ZXCK控製器，ZXCK控製器與每台風機為一對一的聯動關係，每台風機僅能接受一台ZXCK控製器的控製；

2.4.1.2當車庫通風係統與排煙係統分開設置時，宜優先選擇通風係統（風機）的配電控製箱內設置ZXCK控製器。

2.4.2   ZXCO探測器的設置

2.4.2.1 ZXCO探測器應分散設置在靠近停車位的柱子或牆麵上，宜選擇最不利空氣流通的安裝麵進行安裝，且應盡量避開通風口；

2.4.2.2 ZXCO探測器的設置數量，應根據停車位位置及密度合理設計，宜每隔16m設一台CO探測器，且CO探測器距其所覆蓋範圍內的任一釋放源不宜大於8m，CO探測器的保護麵積一般為200m²，最大不宜超過256m²；

2.4.2.3 ZXCO探測器的設置高度，原則上與人的呼吸帶高度相一致，其底邊距地高度宜為1.3m至1.8m之間壁掛安裝，采用底座直接固定在預埋86盒上。
